GSxx.Lab 系列·压电摇摆台

产品特色

• GS65-77 & GS65-97 配合使用；二者不动摇摆中心重合；

• 不需要转接板，直接螺钉固定；

• 控制器兼容旋转台，线性台；

• 支持无磁（.NM）、高真空（.HV）和超高真空（.UHV）选件；

GS35-35/55.Lab

摇摆半径35/55mm，兼容Lab-65系列产品

尺⼨· 35mm × 35mm × 20mm

行程· ±10°

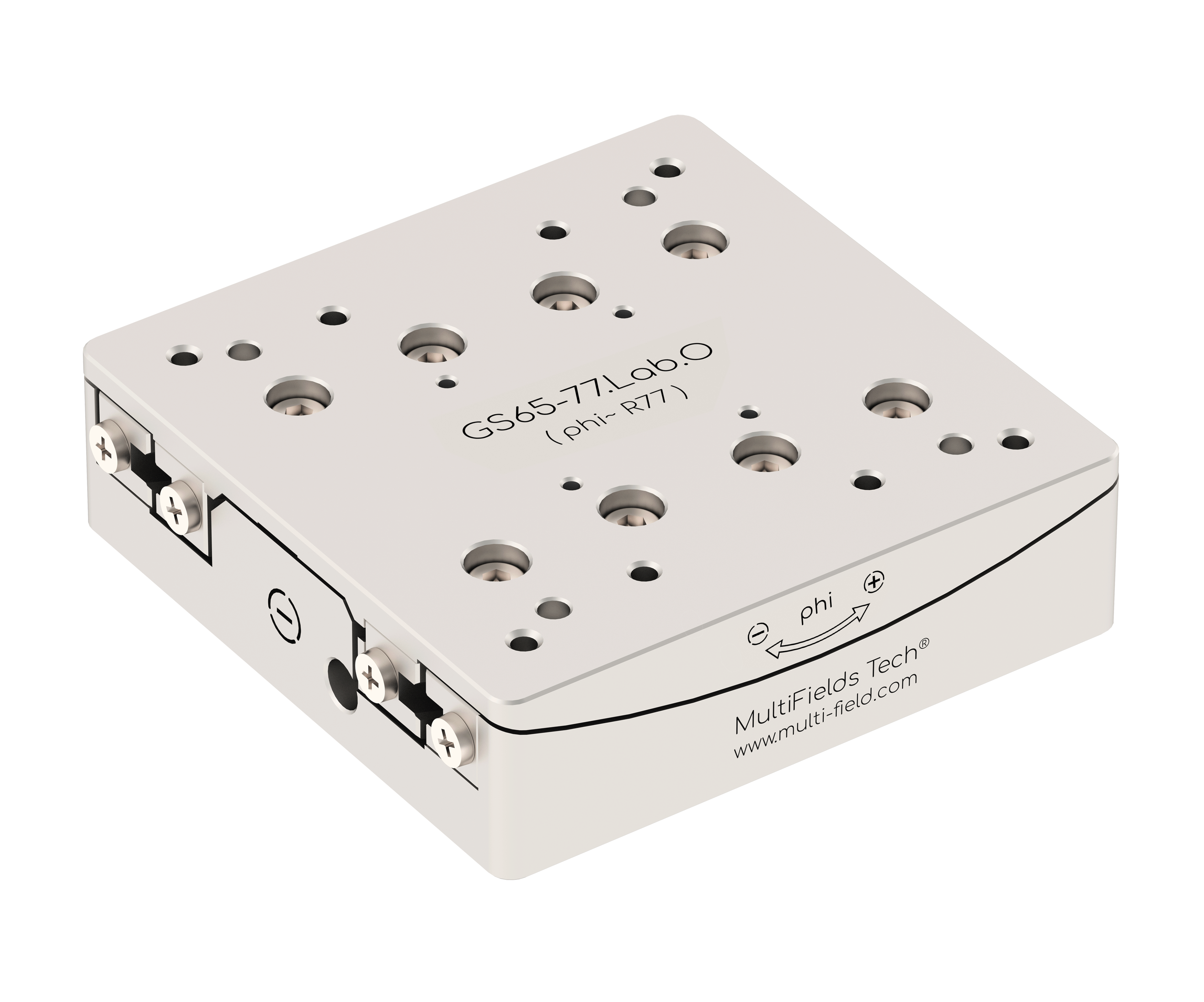

GS65-77/97.Lab

摇摆半径77/97mm，兼容Lab-35系列产品

尺⼨· 70mm × 70mm × 20mm

行程· ±10°

• 内置集成光学位置传感器;

• 光学位置传感分辨率0.05 urad

（其他分辨率规格详见Datasheet）；

• 控制器和线性台、旋转台通用；

• 支持无磁(.NM), 高真空(.HV) 和超高真空(.UHV)选件；

• 最小步伐优于1 urad；

可选版本 ⇨

GS35-35.Lab

GS35-55.Lab

GS65-77.Lab

GS65-97.Lab

Size 产品尺寸

35 × 35 mm × 20 mm

70 × 70 mm × 20 mm

Main Material 主体材料

铝合金/不锈钢/钛

Cables & Connectors 线缆 & 接头

默认版本，屏蔽线缆 D-Sub-15
.UHV 版本，kapton漆包线，PEEK D-Sub-15

运动参数-空间推荐安装形式 I.（下列性质均在推荐安装形式下测得）

Travel Range 运动行程

+/-10 °

Max. Speed 最大速度

~ 3°/s

Step Size 最小步伐

2 urad

1 urad

Step Frequency 驱动频率

Max. 20 kHz （超安静运动）

Max. Load 最大负载

1 kg

2 kg

Self-locking Force 自锁力

25 N*mm

50 N*mm

Driving Torque 驱动力矩

10 N*mm

20 N*mm

Swing Radius 摇摆半径

35 mm

55 mm

77 mm

97 mm

传感精度

Encoder Type 位置传感类型

光学位置传感器

Encoder Resolution 位置传感分辨率

光学传感器 0.03 urad

（其他分辨率规格详见Datasheet）

光学传感器 0.02 urad

（其他分辨率规格详见Datasheet）

Encoder Range 位置传感行程

20 °

Drawings 尺寸图
